都市型木造建築『フラッツ ウッズ 木場』挑戦的な木造技術〜The Flats Woods Kiba Story Final〜

『The Flats Woods Kiba Story』は竹中工務店の木造建築『フラッツ ウッズ 木場』ができあがるまでを巡る物語です。

フラッツ ウッズ 木場』は、竹中工務店の木造建築技術を多く採用した次世代のコーポレートレジデンスです。都市に“人に優しい” 中高層木造建築を建てることで、木をめぐる社会問題を解決する足がかりとすることを目指しました。適材適所に木材を使うハイブリッド構造は新時代の木造建築。木という自然の素材を使うことからはじまる、工夫と技術と思いを巡るストーリーをご紹介します。

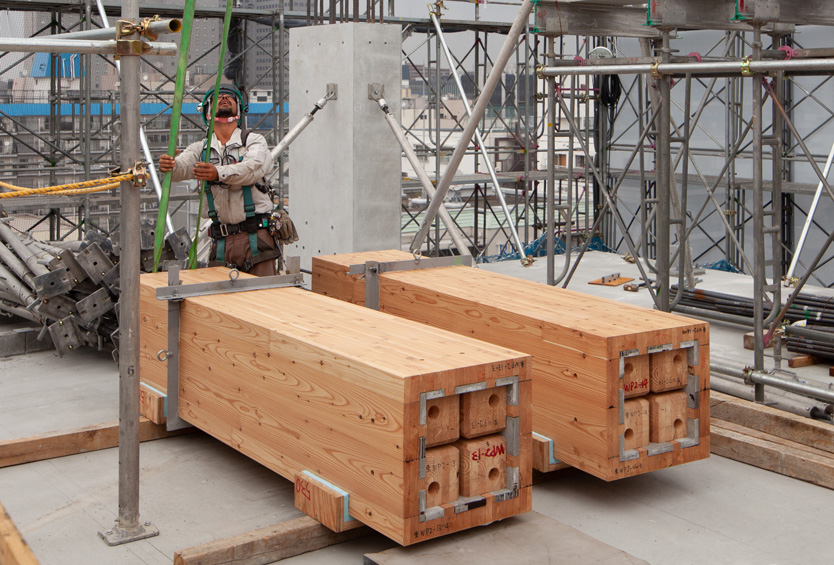

耐火集成材柱(燃エンウッド)

木造で大きな建物を建てるためには安全のため柱や梁を燃えにくい構造にすることが必要です。『フラッツ ウッズ 木場』 では燃エンウッドという耐火集成材を使用。

この柱は、柱の外周にゆっくり燃える「燃え代層」という木の層と、せっこう系材料やモルタルが熱を吸収する「燃え止まり層」を設けることで、 万が一の火災の際にも建物を支える柱の中心部の木を守るつくりとなっています。

『フラッツウッズ 木場』では2時間の火災に耐えるものを都市圏で初使用しており、住戸の中では実際に触れることもできます。12F のテラスでは試験的に外部にも使用しています。

CLT

CLTとはCross Laminated Timberの略で、90度ずつ方向を変えながら木材を幾重にも積み重ねて接着した材料です。床や壁など構造材として使用でき、今回は耐震壁として住戸の壁部分や、12F カフェテリアの床、屋根ブレースとして使用しています。

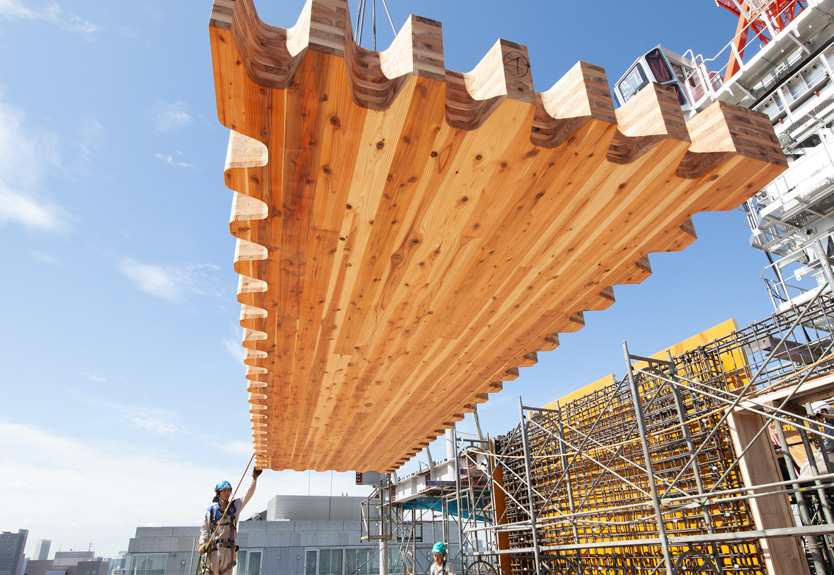

カフェテリア床の CLT は厚さ30mm の木材を9層に重ね、270mmの厚さがあります。さらに4周をギザギザの形状に加工することで建物の構造としっかりと噛み合い、力を伝達するようになっています。

熱処理木材

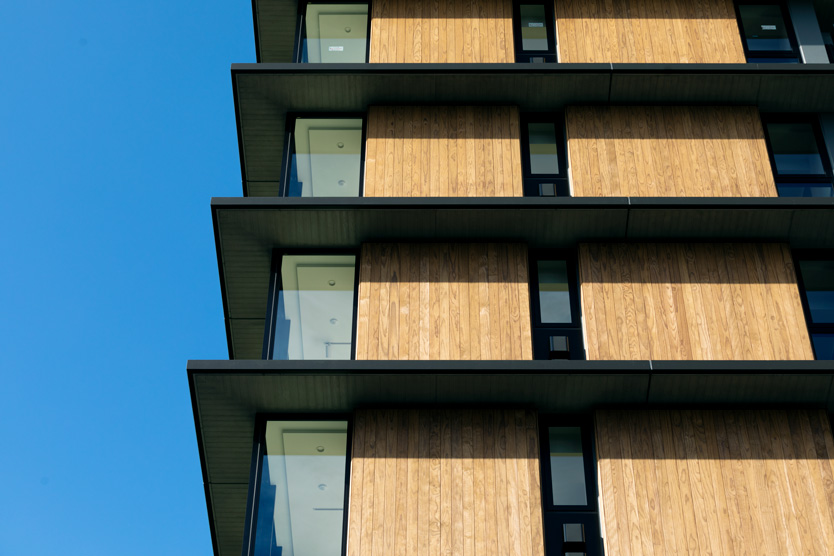

建物の外装には、熱処理木材という素材を使用しています。サウナ文化のあるフィンランドで生まれたこの技術は、高温の窯で高圧処理した木材で、木材が劣化する原因となる木材中の養分や水分を、高圧の水蒸気により木材の外に追い出 すことで、高い耐久性を実現しています。『フラッツ ウッズ 木 場』では、カットロス材を削り出し加工し、館銘板などのサインにも利用しています。

Wood credits

構造材

12F
<CLT屋根ブレース >
樹種:ヒノキ(CLT) 産地:愛媛県
調達先:県森連大洲木材市売場 集成材メーカー:サイプレス・スナダヤ

<CLT 床(ウェイブコッター)>
樹種:スギ(CLT ) 産地:高知県・岡山県
調達先:銘建工業 集成材メーカー:銘建工業

<木巻ベンカラム柱>
[LVL帯状単板]
樹種:スギ 産地:秋田県
調達先:新秋木工業 集成材メーカー:渡辺事業所
[LVL化粧単板]
樹種:スギ 産地:秋田県
調達先:協同組合 秋田県銘木センター 集成材メーカー:渡辺事業所

<燃エンウッド SAMURAI梁>
[構造断面]
樹種:スギ 産地:鹿児島県
調達先:山佐木材 集成材メーカー:山佐木材
[燃え止まり層]
樹種:カラマツ 産地:北海道
調達先:山佐木材 集成材メーカー:山佐木材
[燃え代層]
樹種:スギ 産地:鹿児島県
調達先:山佐木材 集成材メーカー:山佐木材

<外部仕様燃エンウッド柱>
[荷重支持部 ]
樹種:カラマツ 産地:長野県
調達先:齋藤木材工業 集成材メーカー:齋藤木材工業
[燃え止まり層]
樹種:カラマツ 産地:北海道
調達先:三井物産フォレスト 集成材メーカー:齋藤木材工業
[燃え代層]
樹種:ヒノキ 産地:和歌山県
調達先:山長商店 集成材メーカー:齋藤木材工業
[耐久層]
樹種:ヒノキ 産地:和歌山県
調達先:山長商店 集成材メーカー:齋藤木材工業

<CLTエストンブロック壁>
樹種:トドマツ(CLT) 産地:北海道
調達先:TAKリビング 集成材メーカー:オホーツクウッドピア

9〜11F
<燃エンウッド柱(1 時間耐火)>
[荷重支持部]
樹種:カラマツ 産地:長野県
調達先:齋藤木材工業 集成材メーカー:齋藤木材工業
[燃え止まり層]
樹種:カラマツ 産地:北海道
調達先:三井物産フォレスト 集成材メーカー:齋藤木材工業
[燃え代層]
樹種:カラマツ 産地:長野県、北海道
調達先:齋藤木材工業、三井物産フォレスト 集成材メーカー:齋藤木材工業

5〜8F
<燃エンウッド柱( 2時間耐火)>
[荷重支持部]
樹種:カラマツ 産地:長野県
調達先:齋藤木材工業 集成材メーカー:齋藤木材工業
[燃え止まり層]
樹種:カラマツ 産地:北海道
調達先:三井物産フォレスト 集成材メーカー:齋藤木材工業
[燃え代層]
樹種:スギ 産地:和歌山県
調達先:山長商店 集成材メーカー:齋藤木材工業

1〜4F
<T-FoRest Wall[CLT]>
樹種:スギ(CLT) 産地 : 鹿児島県
調達先:山佐木材 集成材メーカー:山佐木材

仕上げ材

12F
<LVL天井ルーバー>
樹種:スギ(集成材) 産地 : 宮崎県
調達先:TAKリビング 集成材メーカー:TSC

<外装:熱処理木材板張>
樹種:スギ 産地:福島県 調達先:TAKリビング

<天然木フローリング>
樹種:ホワイトオーク 産地:アメリカ合衆国 調達先:明治リビング

1〜11F
<外装:熱処理木材板張>
樹種:クリアーパイン 産地:ニュージーランド 調達先:TAKリビング

1〜4F
<柱木張(角住戸)>
樹種:スギ(集成材) 産地:宮崎県
調達先:TAKリビング 集成材メーカー:TSC
